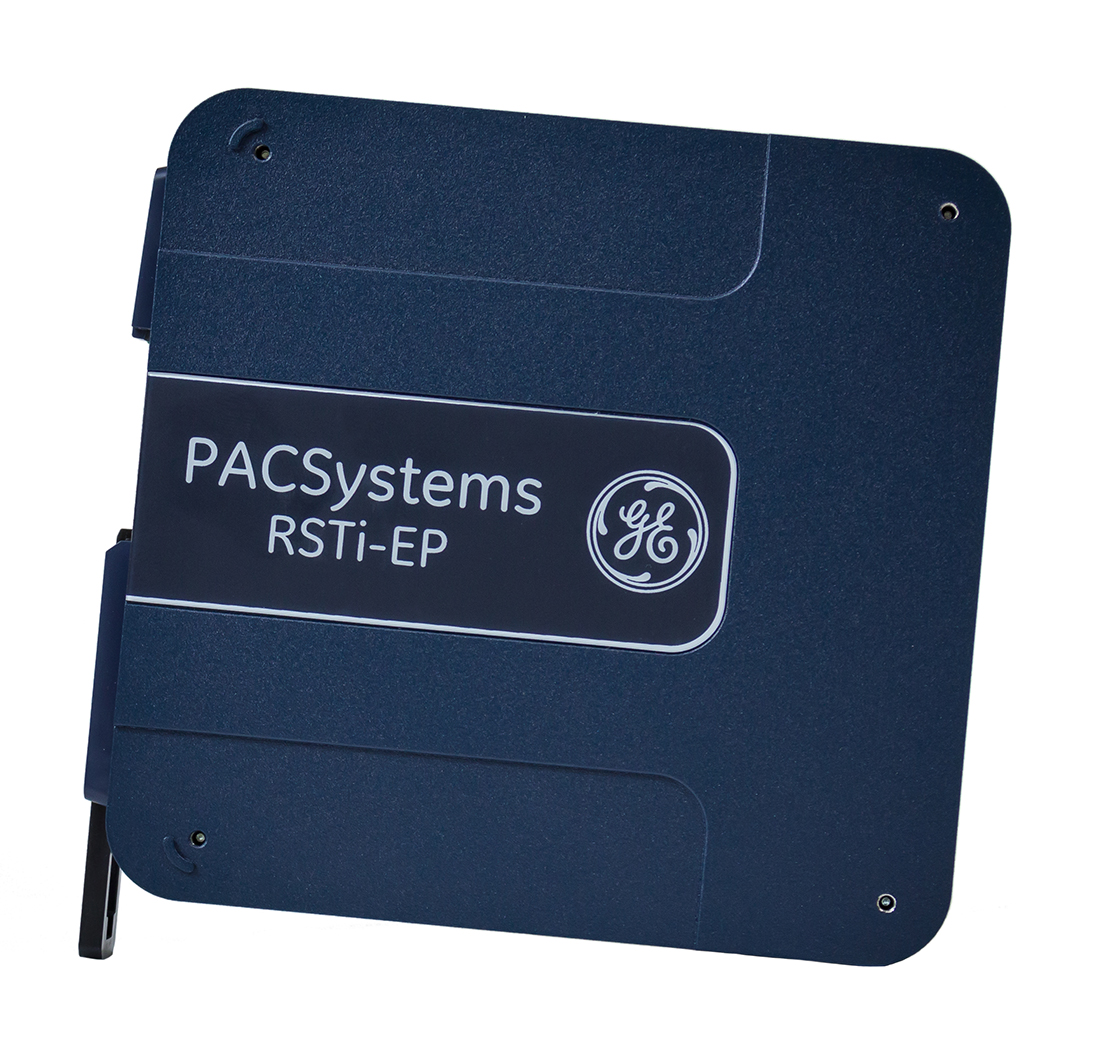

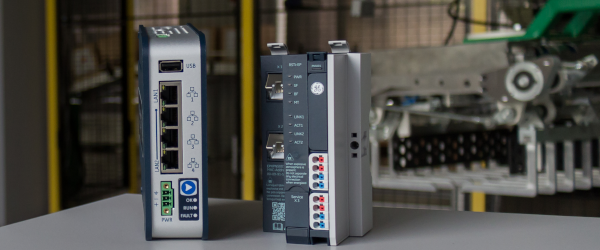

PACSystems RSTi-EP CPE100 to nowoczesny, zintegrowany kontroler PAC typu Stand Alone, który do pracy nie wymaga montażu w kasecie systemowej. Zintegrowany zasilacz, jednostka centralna oraz moduły komunikacyjne czynią z niego kompaktowe, a zarazem funkcjonalne urządzenie sterujące do małych i średnich systemów automatyki przy obsłudze maszyn, linii i procesów produkcyjnych.

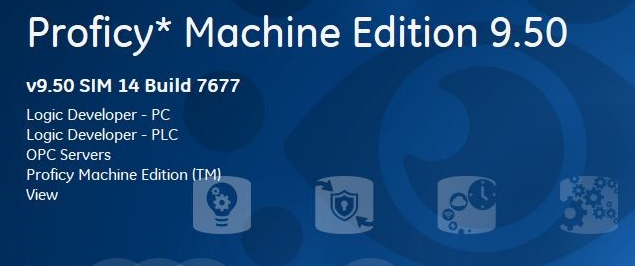

PACSystems RSTi-EP odc.2: Pierwsze kroki w środowisku Machine Edition.

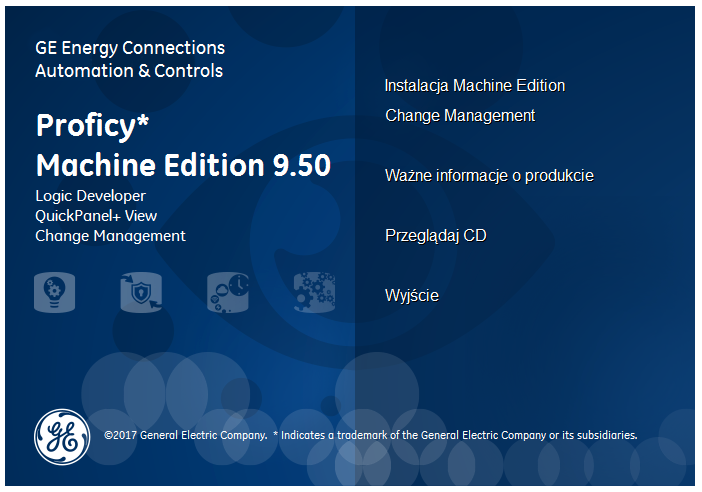

W tym artykule zostanie przedstawione środowisko programistyczne Machine Edition.
Obsługa modułów bezpieczeństwa funkcjonalnego w węzłach RSTi-EP
W oparciu o moduły serii EP-19xx, możemy zrealizować funkcje bezpieczeństwa. Sprawdź jakie.
Kontroler PACSystems RSTi-EP CPE100 przeznaczony jest do automatyzacji małych i średnich systemów sterowania budowanych zgodnie z ideą Industry 4.0 które wymagają: obsługi do 2000 sygnałów obiektowych, zaawansowanych funkcji sterujących, otwartej komunikacji w oparciu o standard Ethernet oraz wysokiego poziomu bezpieczeństwa biernego. Z tego powodu znajdują szerokie zastosowania w systemach sterowania maszyn i linii technologicznych w branży wod-kan, eklektycznej, energetycznej oraz maszynowej.
Pełna kompatybilność ze wszystkimi sterownikami PLC i kontrolerami PAC od Emerson (dawne GE) pozwala wykorzystać programy sterujące, które przygotowane były na inne rodziny urządzeń i w innych środowiskach developerskich. Wbudowany w oprogramowaniu Machine Edition mechanizm Family Conversion automatycznie skonwertuje program sterujący. Ma to bardzo duży wpływ na oszczędność czasu podczas wymiany i modernizacji starych systemów sterowania zbudowanych w oparciu o inną rodzinę sterowników.
Certyfikat Achilles Level 1, hasła dostępowego do kontrolera, autentykacja inżynierów mających dostęp do kontrolera, czy możliwość wgrania wyłączenie systemu operacyjnego i firmware posiadającego podpis cyfrowy od Emerson to tylko niektóre elementy podnoszące bezpieczeństwo naszego systemu sterownia w kontekście Industry 4.0 i cyberbezpieczeństwa.
Konstrukcja kontrolera Stand Alone, która eliminuje konieczność stosowania dedykowanych kaset montażowych i zasilaczy systemowych pozwala znacząco ograniczyć koszty na etapie zakupu. Podobnie jak pełna dowolność przy wyborze układów IO podłączanych do systemu oraz możliwość programowania z poziomu Machine Edition w wersji Lite. Te aspekty mają znaczący wpływają na obniżenia kosztów związanych z zakupem, uruchomieniem oraz serwisem systemu.

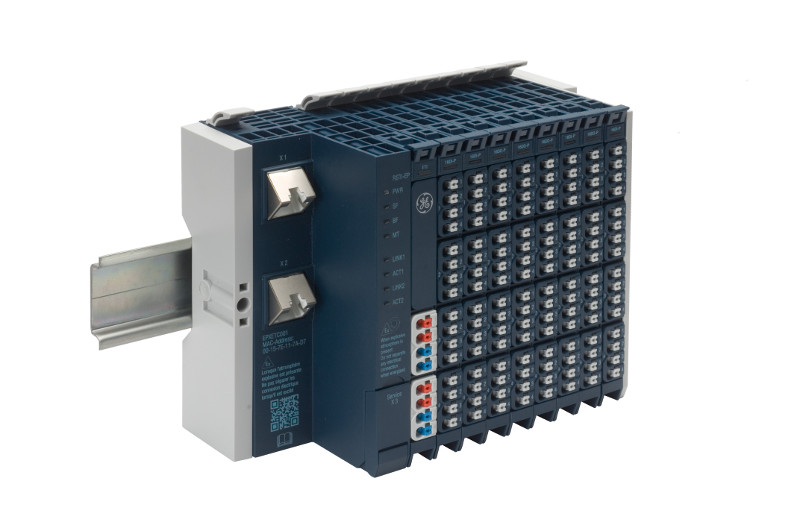

RSTi-EP to modułowy układ wejść-wyjść oddalonych zaprojektowany z myślą o aplikacjach Industrial Internet. Pozwala na pracę w szerokim zakresie temperatur, posiada bardzo rozbudowaną diagnostykę, łączność typu plug-and-play oraz wysoką gęstość upakowania kanałów - wszystko po to aby ułatwić projektowanie i obsługę systemów maszynowych, linii technologicznych oraz aplikacji procesowych.

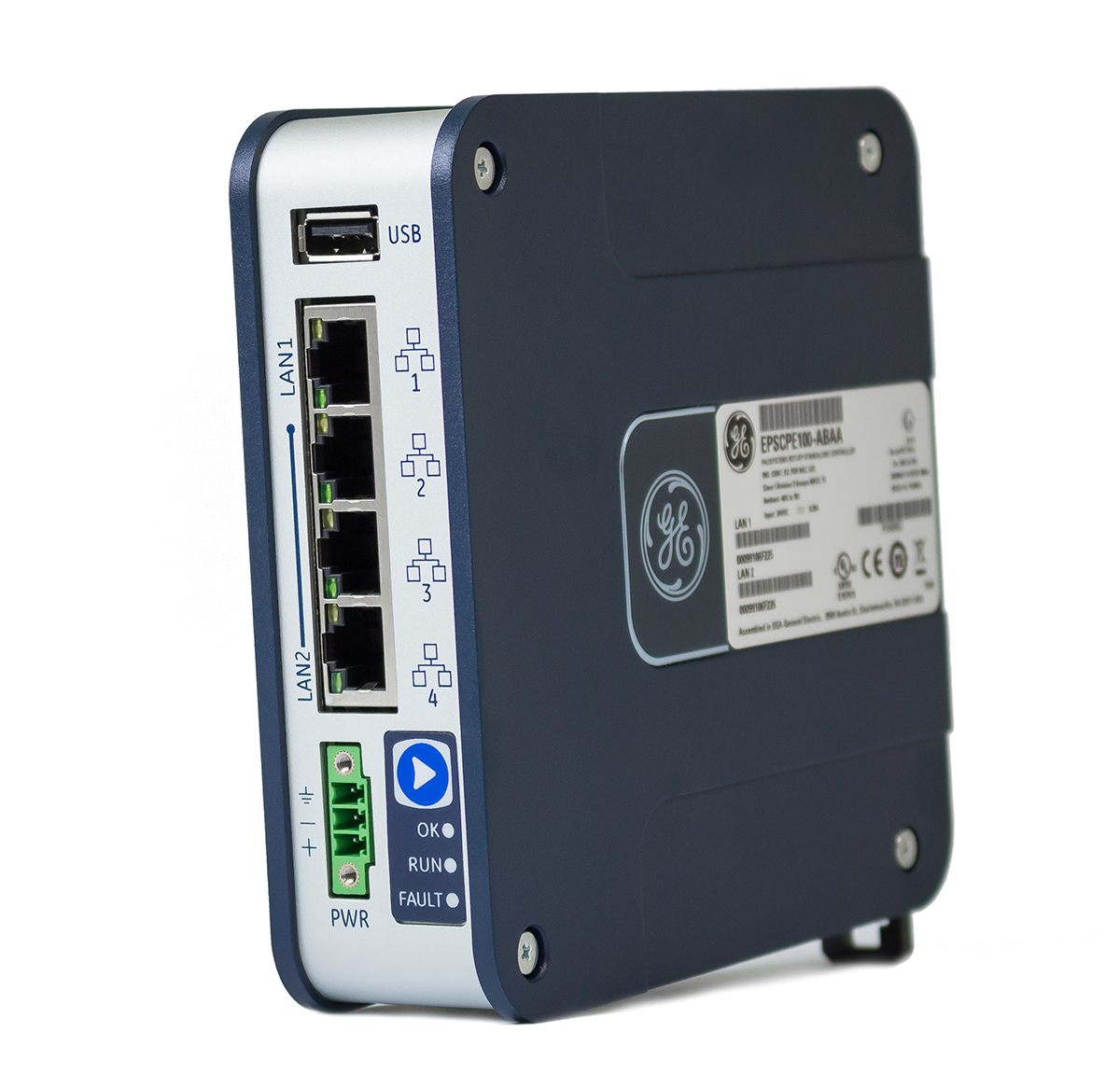

Dzięki zintegrowaniu jednostki centralnej, zasilacza systemowego oraz modułów komunikacyjnych w jednej kompaktowej budowie, kontroler PACSystems RSTi-EP CPE100 jest gotowy do pracy zaraz po wyjęciu z pudełka co przyspiesza i ułatwia konfigurację oraz serwis urządzenia.

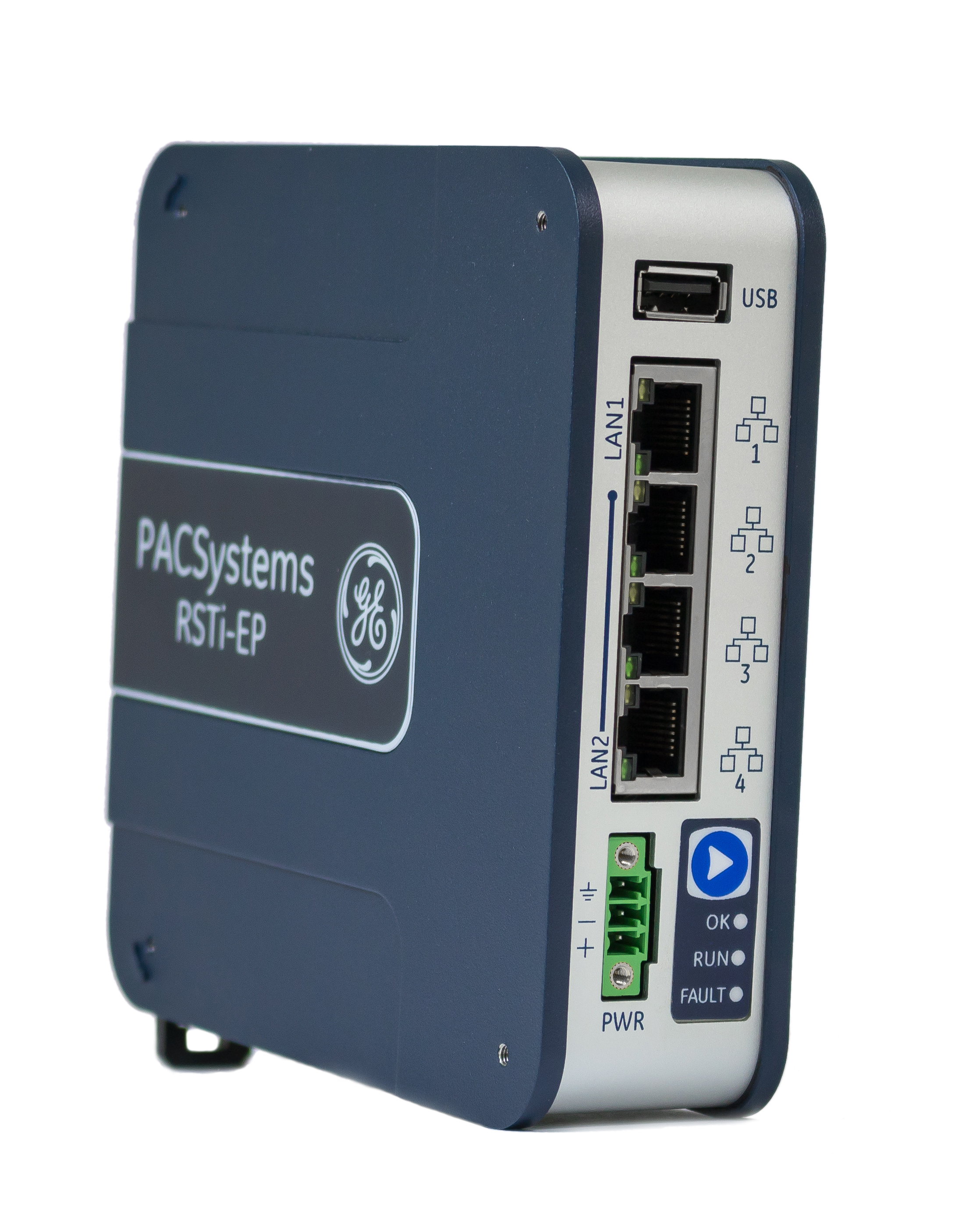

Niewielkie gabaryty kontrolera (139 x 135 x 35 mm) oraz brak konieczności stosowania kaset systemowych sprawiają, że PACSystems RSTi-EP CPE100 może być zainstalowany w miejscach gdzie przestrzeń montażowa jest bardzo ograniczona. Brak elementów ruchomych oraz sztywna konstrukcja sprawiają, że urządzenie jest odporne na wstrząsy i może pracować w aplikacjach mobilnych.

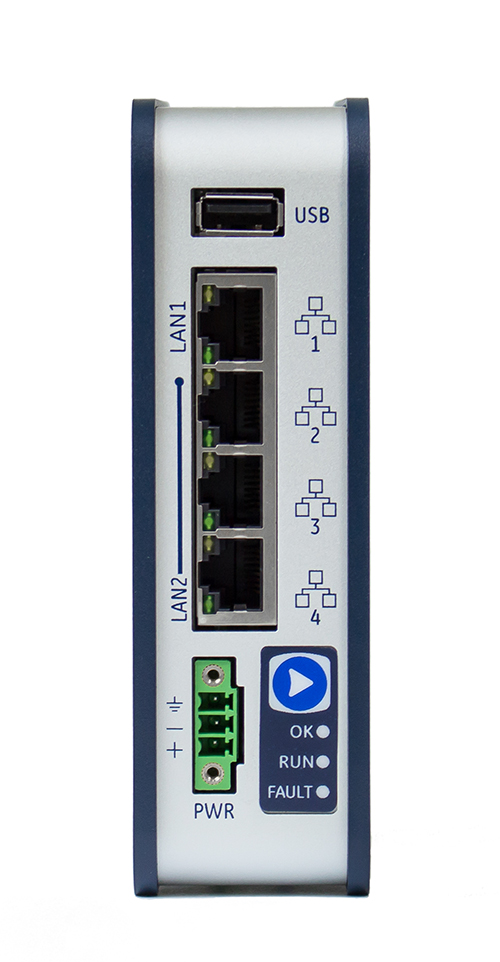

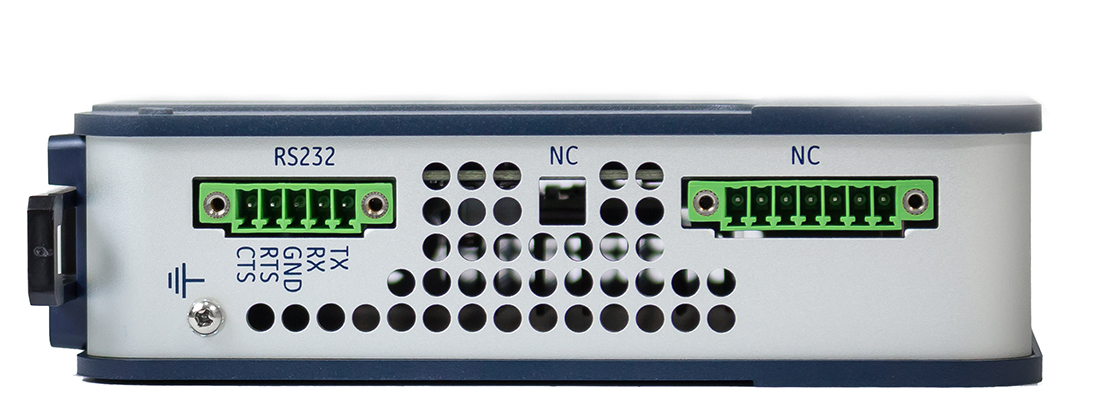

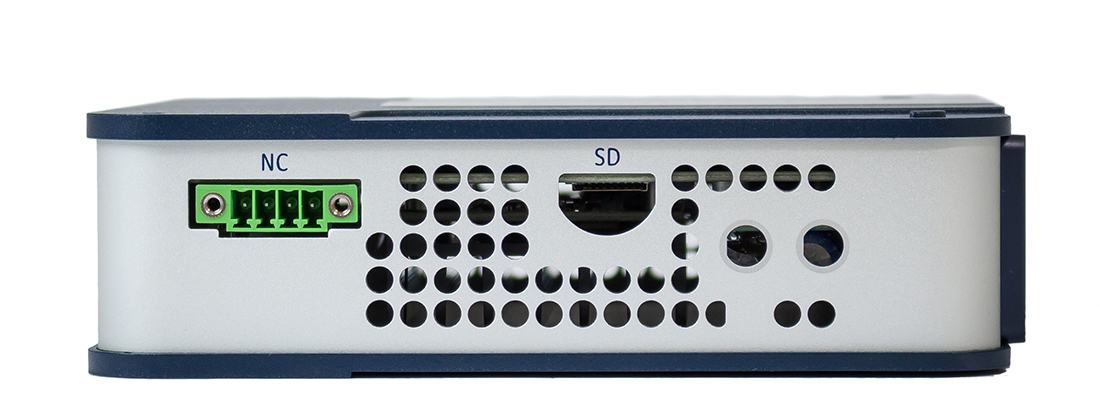

Podstawowym standardem komunikacyjnym w jest Ethernet. PACSystems RSTi-EP CPE100 posiada 4 wbudowane porty RJ45 działające z szybkością 10/100 mbps, obsługuje 2 niezależne sieci i może wymieniać dane w standardzie Profinet, Modbus TCP, SRTP, EGD oraz OPC-UA. Obsługa powyższych standardów umożliwia integrację PACSystems RSTi-EP CPE100 z systemami i urządzeniami innych producentówsystemó automatyki.
PACSystems RSTi-EP CPE100 konfigurowany i programowany jest z poziomu narzędzia PAC Machine Edition w wersji Lite Suite oraz Professional Suite. Wykorzystanie wersji Lite pozwala znacząco ograniczyć koszty na etapie zakupu licencji dając jednocześnie możliwość korzystania ze wszystkich funkcji dostępnych w urządzeniach PACSystems. Program sterujący przygotowany w wersji Lite Suite można bez problemu przenieść na wersję Professional Suite i uruchomić go na kontrolerze serii PACSystems RX3i.
Na aplikację sterującą w kontrolerze CEP100 przewidziano 1 MB pamięci RAM oraz obszar rejestrowy pozwalający zaadresować 2000 zmiennych bitowych (z zakresu %I i %Q) oraz 2000 zmiennych analogowych (z zakresu %AI i %AQ). Dodatkowo dostępny jest obszar rejestrowy zmiennych wewnętrznych %R i %W. Program sterujący może obsługiwać do 512 bloków programowych, a maksymy rozmiar bloku może wynosić aż 128 KB.
Kontrolery PACSystems RSTi-EP CPE100 mogą być programowane w języku LD, ST oraz FBD. Do dyspozycji mamy szereg gotowych funkcji wspierających pisanie aplikacji, między innymi testowanie zmian programu na ruchu, zmienne symboliczne, bloki funkcyjne z parametrami, adresowanie pośrednie
Duża uniwersalność PACSystems RSTi-EP CPE100 pozwala na obsługę systemów sterowania o różnych architekturach. Kontroler może pracować jako pojedynczy PLC w autonomicznych systemach sterowania maszynami i prostymi procesami lub w systemach rozproszonych, gdzie kilka Ckontrolerów spiętych jest ze sobą jedną magistralą komunikacyjną EGD i w sposób kompleksowy sterują liniami i całymi procesami technologicznymi.
Wykorzystany w PACSystems RSTi-EP CEP100 procesor to dwurdzeniowa jednostka 1.1 GHz o niskim poborze energii, co przekłada się na zwiększenie żywotności kontrolera. KOntroler może pracować w środowisku przemysłowym w temperaturach z zakresu od -40 do + 70 i nie posiada żadnych elementów wirujących ani ruchomych, dzięki czemu odporny jest na wstrząsy i wibracje.
Certyfikat Achilles Level 1, hasła dostępowego do kontrolera, autentykacja inżynierów mających dostęp do kontrolera, czy możliwość wgrania wyłącznie systemu operacyjnego i firmware posiadającego podpis cyfrowy od Emerson to tylko niektóre elementy podnoszące bezpieczeństwo naszego systemu sterowania w kontekście Industry 4.0 i cyberbezpieczeństwa.

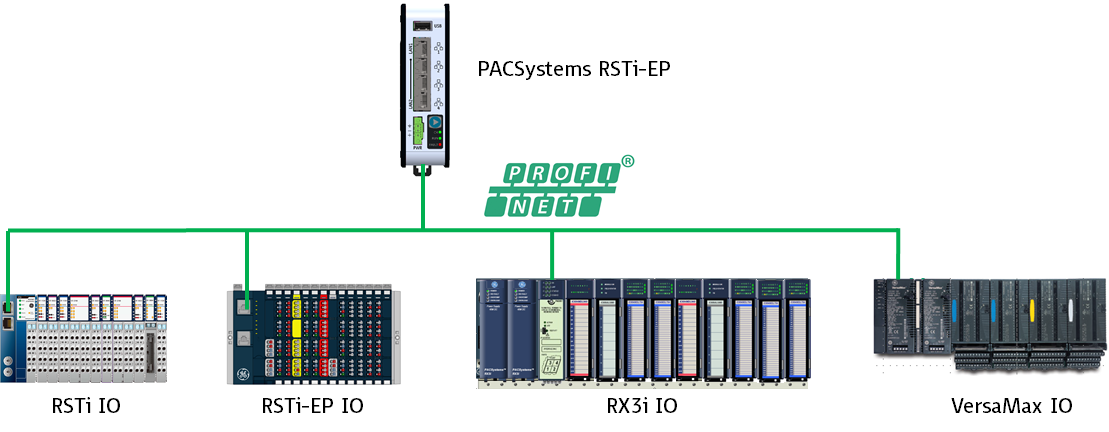

Kontroler PACSystems RSTi-EP CPE100 może obsłużyć do 2000 sygnałów obiektowych. Standardowo zintegrowane interfejsy Ethernet z obsługą sieci Profinet pozwalają podłączyć maksymalnie 8 węzłów oddalonych Profinet IO. W zależności od typu aplikacji i potrzeb systemu sygnały obiektowe mogą być zbierane za pośrednictwem układów IO różnych serii: RSTi IO, RSTi-EP IO, VersaMax IO, VersaMax IP IO, PACSystems RX3i IO oraz PAC8000 IO.
PACSystems RSTi-EP CPE100 pozwala na redundantną komunikację z węzłami IO na sieci Profinet MRP (interfejs EPXPNS101). Obsługa standardu Media Redundancy Protocol umożliwia podłączenie układów IO do kontrolera w sieci o topologii RING. Dzięki temu uszkodzenie dowolnego segmentu sieci Profinet nie będzie powodowało utraty komunikacji pomiędzy kontrolerem a węzłem IO.
| EPSCPE100 | |
|---|---|
| Sterownik | |
| Konstrukcja | Stand Alone (Zintegrowana jednostka centralna, zasilacz oraz moduły komunikacyjne) |
| Procesor | 1.1 GHz Dual Core |
| Pamięć programu | 1 MB RAM; 1 MB Flash |
| Liczba rejestrów wewnętrznych | 4 096 bitowych z podtrzymaniem stanu (%M) 256 bitowych bez podtrzymania stanu (%T) 32 640 zmiennych rejestrowych (%R) 524 288 zmiennych rejestrowych BULK (%W) |
| Oprogramowanie narzędziowe | Machine Edition Lite Suite (v9.5 SIM1 lub nowszy) Machine Edition Professional Suite (v9.5 SIM1 lub nowszy) |
| Języki programowania | LD, IL, FBD |
| Programowanie on-line | tak |
| Kompatybilność | tak, ze wszystkimi PLC i PAC z oferty Emerson Industrial Automation&Controls (dawne GE Facuc) |
| Komunikacja - porty wbudowane w jednostkę centralną | |
| Porty szeregowe | RS232 i RS485 z obsługą Modbus RTU Slave |
| Porty Ethernet | 1x ETH 10/100 Mbps (SRTP Client/Server, Modbus TCP Master/Slave, EGD, OPC-UA DA Server) 1x 3 portowy switch 10/100 Mbps (SRTP Client/Server, Modbus TCP Master/Slave, EGD, Profinet MRP) |
| Porty USB | 1 USB-A 2.0 |
| Porty kart pamięci | 1x MicroSD |
| WebServer | tak |
| Obsługa I/O | |
| Obsługa oddalonych układów I/O | do 8 węzłów Profinet IO |
| Ilość obsługiwanych sygnałów | 2 000 sygnałów obiektowych, dowolna konfiguracja ilości i typów sygnałów |
| Pozostałe parametry | |
| Certyfikaty | Achilles Level 1,CE, UL |
| Zasilanie | 24 VDC |
| Temperatura pracy | -40…70°C |
| Trusted Platform Module | Tak |
